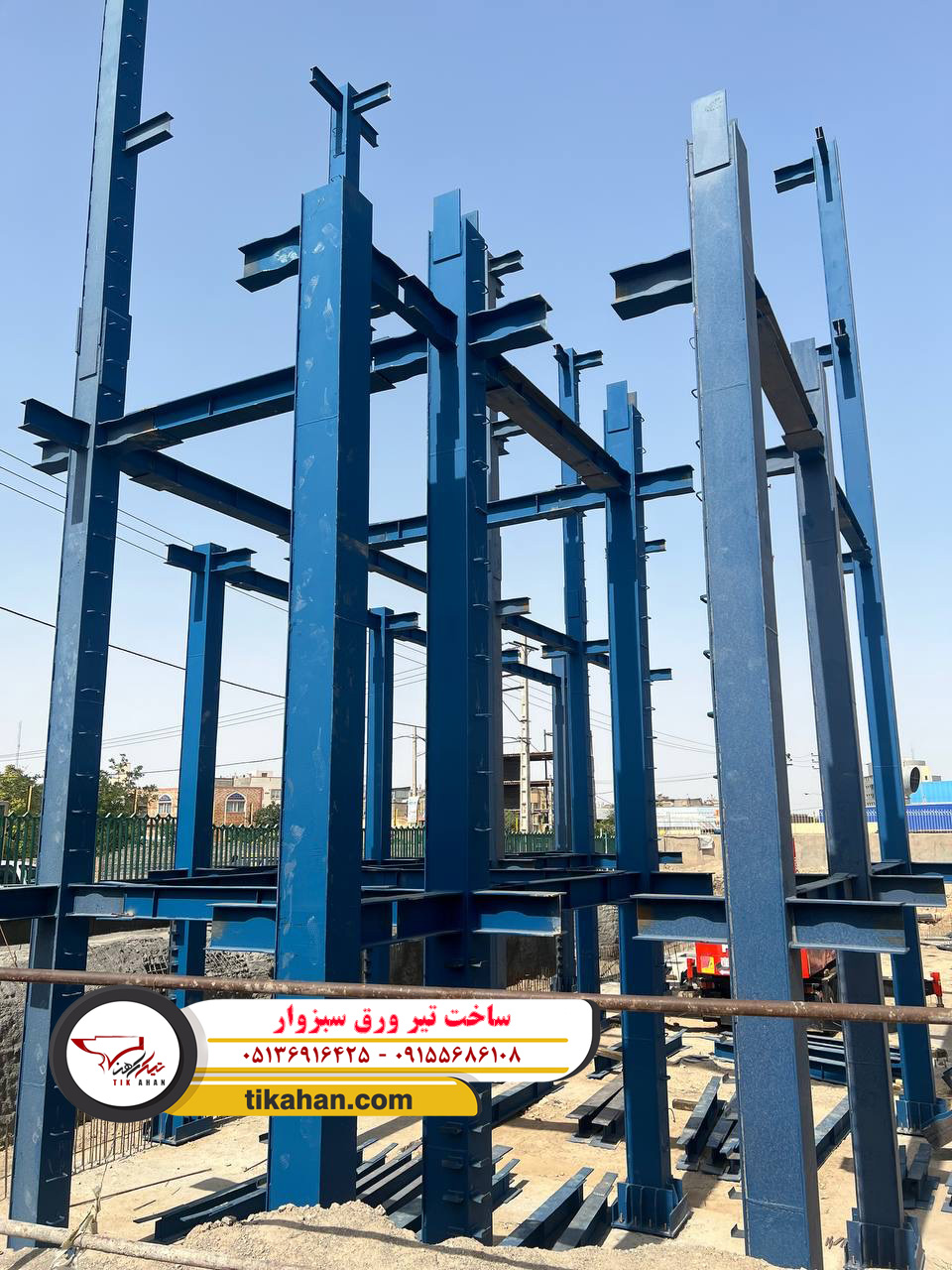

ساخت تیر ورق سبزوار

ساخت تیر ورق سبزوار

نحوه ساخت تیر ورق سبزوار به طور کامل در این متن بطور کامل توضیح داده شده و همچنین مزایا و معایب و کاربردهای تیر ورق سبزوار بررسی شده است.

در برخی از پروژه‌های ساخت و ساز، ممکن است نیاز به تیرآهن‌هایی با ابعاد بسیار بزرگ باشد که در محدوده استاندارد تیرآهن‌های تولید شده توسط سازندگان تیرآهن قرار ندارد. در این موارد، تیرآهن‌های لازم با استفاده از ورق‌های فولادی ساخته می‌شوند که به آن‌ها تیر ورق (Plate Girder) گفته می‌شود. استفاده از تیر ورق در ساخت پل‌ها بسیار رایج است. در واقع، تیرهای ورق نسلی از تیرهای فولادی هستند که برای ساخت آن‌ها از ورق‌های فولادی استفاده و با جوشکاری اتصال داده می‌شوند. مشخصات این تیرها، مانند ضخامت جان و بال، سختی و غیره، بر اساس نیازهای طراحی و ماهیت سازه تعیین می‌شود.

تیر ورق به صورت یک تیرچه تشکیل شده است که از اتصال سه ورق به یکدیگر و تشکیل یک مقطع با شکل حرف I انگلیسی ساخته می‌شود. این تیرها برای تحمل فشارها و بارهای سنگین طراحی و تولید می‌شوند و بیشتر در ساخت پل‌ها استفاده می‌شوند. ضخامت تیر ورق بر اساس ماهیت سازه مورد استفاده تعیین می‌شود.

از تیر ورق در مواردی استفاده می‌شود که نیاز به انتقال بارهای سنگین به مقاطع عمیق‌تر و با سختی بیشتر وجود دارد. هرچقدر عمق مقطع افزایش یابد، در تولید بخش نورد گرم محدودیت‌هایی به وجود می‌آید. در این حالت، باید از مقاطعی استفاده کرد که قادر به تحمل لنگرهای خمشی و نیروهای برشی بالا باشند.

در زمان ساخت تیر ورق سبزوار ، باید به دو نکته ویژه توجه کرد. این دو نکته شامل استفاده از مواد مناسب و فولاد مناسب برای ساخت تیر و همچنین نوع و کیفیت جوشکاری است که برای ساخت تیر ورق استفاده می‌شود.

برای ثبت سفارش ساخت تیر ورق مشهد میتوانید با شماره ۰۹۱۵۵۶۸۶۱۰۸ تماس حاصل فرمایید.

روش ساخت تیر ورق سبزوار

ابتدا، ورق سیاه که استحکام خوبی دارد و جان مایه‌ی ورق‌های فلزی است، با استفاده از دستگاه‌های خاص برشکاری مانند CNC برش می‌شود.

در مرحله بعد، با استفاده از روش‌های جوشکاری مناسب نظیر جوشکاری زیرپودری، درزهای بین ورق‌ها روی شاسی جوش داده می‌شود. در این مرحله، کنترل دقیق و بازرسی جوش درزها ضروری است.

پس از آماده‌سازی ورق‌های فلزی به عنوان بال و جان تیر، مرحله مونتاژ آغاز می‌شود. برای این کار، بال و جان با هم متصل می‌شوند و با جوشکاری خال و سپس جوشکاری کامل، مونتاژ تکمیل می‌شود. معمولاً مونتاژ تیر ورق‌ها به صورت عمودی یا افقی انجام می‌شود.

در نهایت، تاب‌گیری جان و بال تیر ورق که ممکن است به دلیل مونتاژ ایجاد شده باشد، انجام می‌شود. در پایان، جوشکاری ثانویه برای تکمیل عملیات جوشکاری مقطع در دستور کار قرار می‌گیرد.

برای تولید تیر ورق سبزوار، ابتدا ورق‌هایی با ضخامت مناسب مطابق با طراحی انتخاب شده تهیه می‌شود. سپس با استفاده از دستگاه برش، ورق‌ها برش داده می‌شوند. جوشکاری زیرپودری معمولاً برای اتصال ورق‌ها به یکدیگر استفاده می‌شود و در نهایت، جوشکاری‌های انجام شده بررسی می‌شوند.

مراحل تولید تیر ورق به شرح زیر است:

1. برش ورق سیاه با دستگاه اتوماتیک CNC
2. جوشکاری زیرپودری برای درز بین ورق‌ها روی شاسی
3. بازرسی و کنترل جوش درزها
4. مونتاژ بال و جان و انجام جوش خال
5. جوشکاری کامل بال و جان تیر ورق
6. مونتاژ صفحه ستون
7. تاب‌گیری بال‌ها و جان
8. تکمیل جوشکاری تیر ورق

اجزای تیر ورق

تیر ورق یک عنصر ساختمانی است که به شکل یک مقطع I انگلیسی تشکیل شده است، مشابه تیر آهن. این مقطع از دو بال و یک جان تشکیل شده است، به طوری که بال‌ها در دو طرف جان قرار گرفته‌اند و به صورت عمودی بر آن قرار دارند.

جان (Web):

جان، صفحهٔ عمودی وسط تیر ورق را تشکیل می‌دهد. جان وظیفهٔ جداکردن دو بال از یکدیگر را دارد و نیروهای برشی را تحمل می‌کند.

بال (Flange):

بال، صفحهٔ عمودی است که در بالا و پایین تیر ورق قرار دارد و توسط جان از هم جدا می‌شود. هدف اصلی بال، تحمل نیروهای خمشی است.

بالی که در بالا قرار دارد، نیروهای خمشی را تحمل می‌کند، در حالی که بالی که در پایین قرار دارد، نیروهای تنشی را تحمل می‌کند. اما تحمل این نیروها نیازمند محاسبه دقیق طول و ضخامت تیر ورق است.

علاوه بر جان و بال، تیر ورق شامل اجزای دیگری نیز می‌شود.

سخت کننده (Stiffener):

استیفنرها، ورق‌های تقویتی هستند که بر روی جان تیر ورق نصب می‌شوند. استیفنرها نیروهای وارد شده به جان را به بال منتقل می‌کنند. استیفنرهایی که بار را به بال منتقل می‌کنند، به آنها باربر گفته می‌شود. استیفنرها به دو نوع عمودی و افقی تقسیم می‌شوند. برای مشاهده قیمت تیرآهن سبزوار برروی لینک کلیک نمایید.

استیفنرهای عمودی:

استیفنرهای عمودی با زاویهٔ نود درجه نسبت به بال قرار می‌گیرند و به استیفنرهای عرضی نیز شناخته می‌شوند. بر اساس موقعیت، استیفنرهای عمودی به دو نوع میانی و انتهایی تقسیم می‌شوند.

استیفنرهای انتهایی در دو طرف تیر قرار دارند و نیروهای وارد شده را از تیر دریافت کرده و به تکیه‌گاه منتقل می‌کنند. همچنین، در برخی از بخش‌های انتهایی جان، به دلیل نیروهای فشاری، جان ممکن است دچار تخریب شود. به همین دلیل، استیفنرهای انتهایی نقش بسیار مهمی در حفظ امنیت جان دارند و به آنها باربر نیز گفته می‌شود.

استیفنرهای میانی در وسط تیر ورق قرار می‌گیرند و نیروهای وارد شده را از جان به بال منتقل می‌کنند. استیفنرهای میانی کمک می‌کنند تا جان و بال در مقابل انحنا و خمش مقاومت بیشتری داشته باشند.

استیفنرهای افقی:

استیفنرهای افقی در طول تیر ورق قرار می‌گیرند و نیروهای خمشی را از بال به بال منتقل می‌کنند. استیفنرهای افقی نیز به تقویت تیر ورق کمک می‌کنند و استحکام و سختی آن را افزایش می‌دهند.

جوش (Weld):

جوش‌ها برای اتصال اجزای تیر ورق به یکدیگر استفاده می‌شوند. جوش‌ها می‌توانند به صورت جوشکاری یا جوشکاری نقطه‌ای (spot welding) انجام شوند. این جوش‌ها به دو طرف جان و بال اعمال می‌شوند و اجزای تیر ورق را به هم متصل می‌کنند.

بست (Connection):

بست‌ها برای اتصال تیر ورق به سایر عناصر ساختمانی مورد استفاده قرار می‌گیرند. این اتصالات می‌توانند به صورت پیچ و مهره، جوش، بلت (bolt) و پیچ بلت انجام شوند.

هدف استفاده از تیر ورق در ساختمان‌ها، افزایش استحکام و سختی سازه و توزیع نیروها در ساختمان است. با استفاده از اجزای مختلف تیر ورق می‌توان این هدف را به‌دست آورد و سازه را قادر به تحمل بارهای استاتیک و دینامیک مختلف کرد.

برای دریافت لیست قیمت آهن آلات با شماره های دفتر مرکزی تیک آهن  ۰۵۱۳۶۹۱۶۴۲۵ تماس حاصل فرمایید.

مزایا و معایب تیر ورق

تیر ورق دارای مزایا و معایبی است که در ادامه به بررسی آنها می‌پردازیم و همچنین نیازمند ویرایش و ویراستاری متن هستند.

مزایا:

• قابلیت تحمل بارهای سنگین: تیر ورق می‌تواند بارهای سنگین را به خوبی تحمل کند.
• افزایش سرعت ساخت و ساز: استفاده از تیر ورق باعث افزایش سرعت ساخت و ساز می‌شود.
• افزایش پایداری سازه: استفاده از تیر ورق به پایداری سازه کمک می‌کند.
• مقاومت در برابر شکست خستگی: تیر ورق دارای مقاومت بالا در برابر شکست خستگی است.
• ساخت و نگهداری آسان: فرآیند ساخت و نگهداری تیر ورق به راحتی انجام می‌شود.

معایب:

• عدم کارایی برای حمایت از دهانه‌های بزرگ: تیر ورق کارآیی خوبی برای حمایت از دهانه‌های بزرگ ندارد.
• ظاهر نامطلوب: تیر ورق از لحاظ جنبه‌های معماری ظاهر زیبایی ندارد.
• هزینه تولید بالا: تیر ورق هزینه تولید بالایی دارد و اقتصادی نیست.
• مشکلات در حمل و نقل: به دلیل وزن بالا، حمل و نقل تیر ورق دشوار است.
